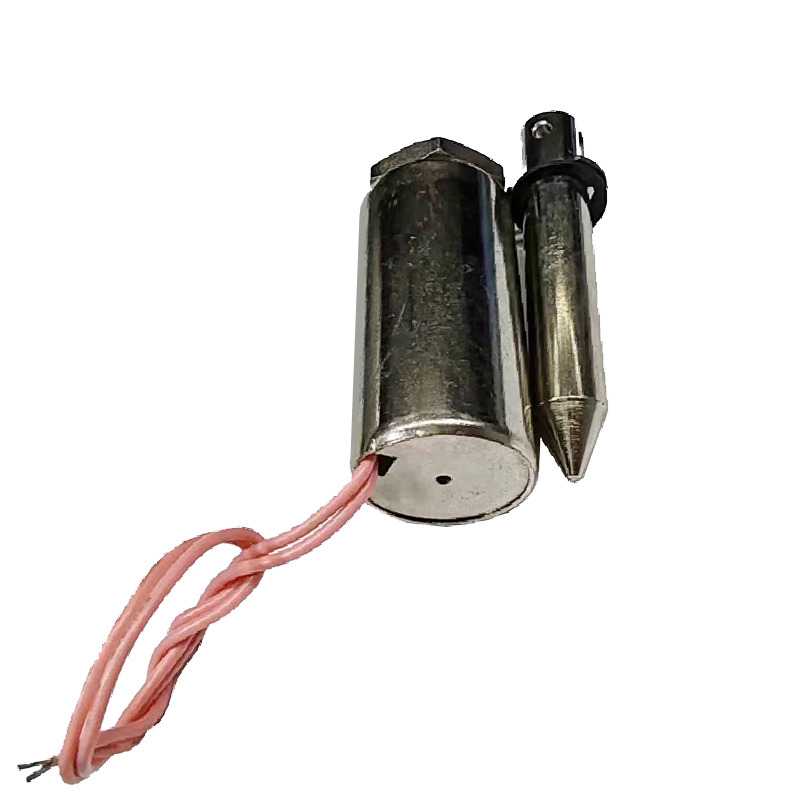

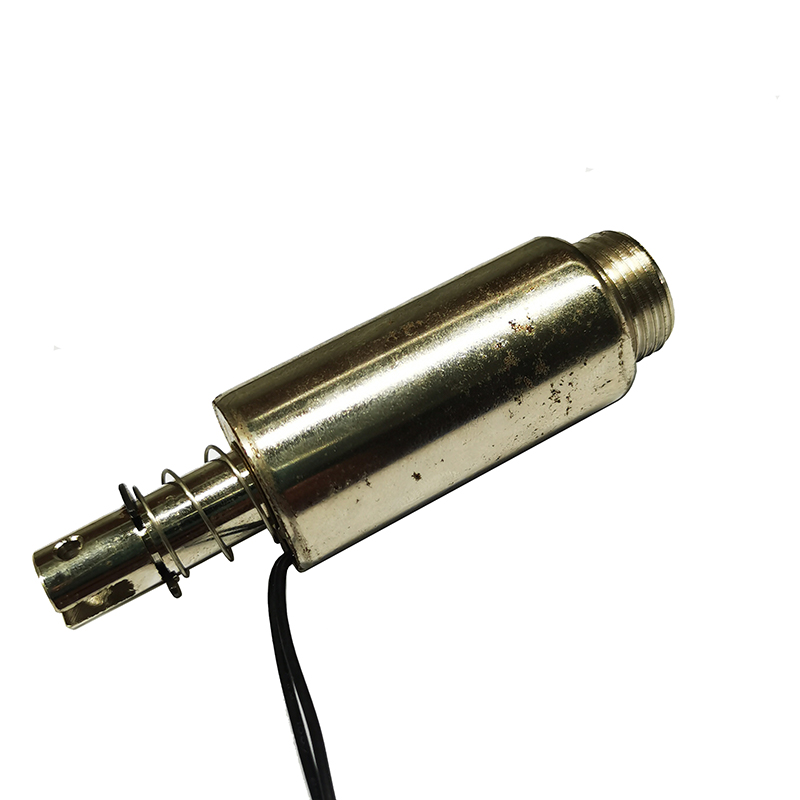

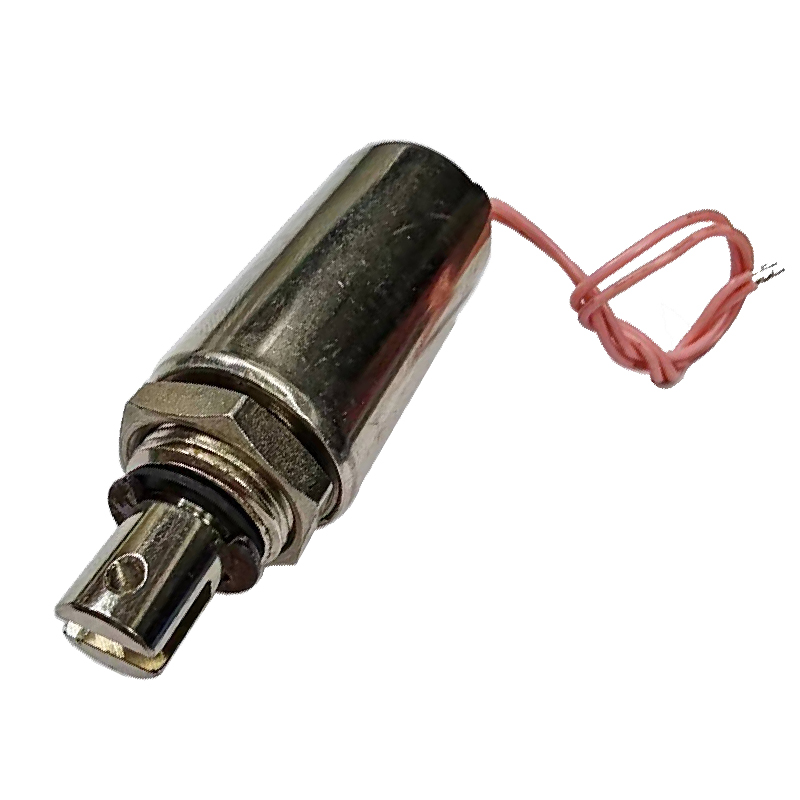

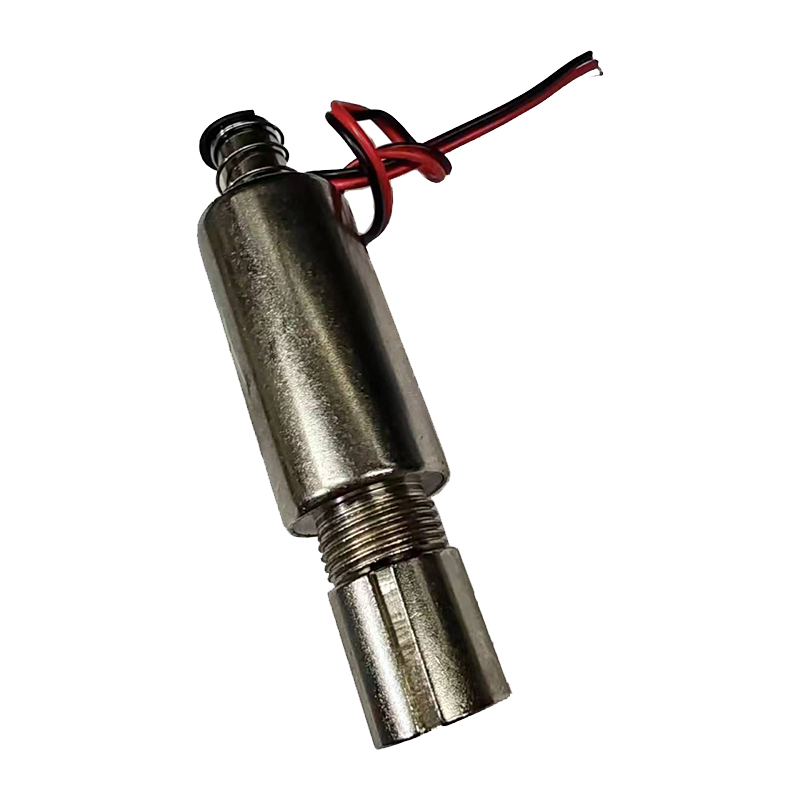

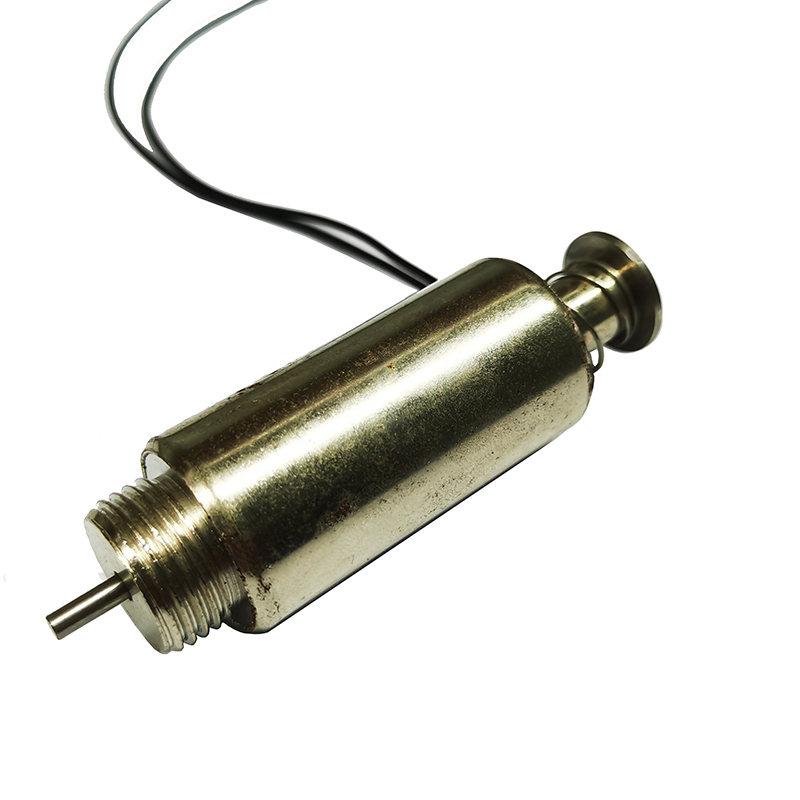

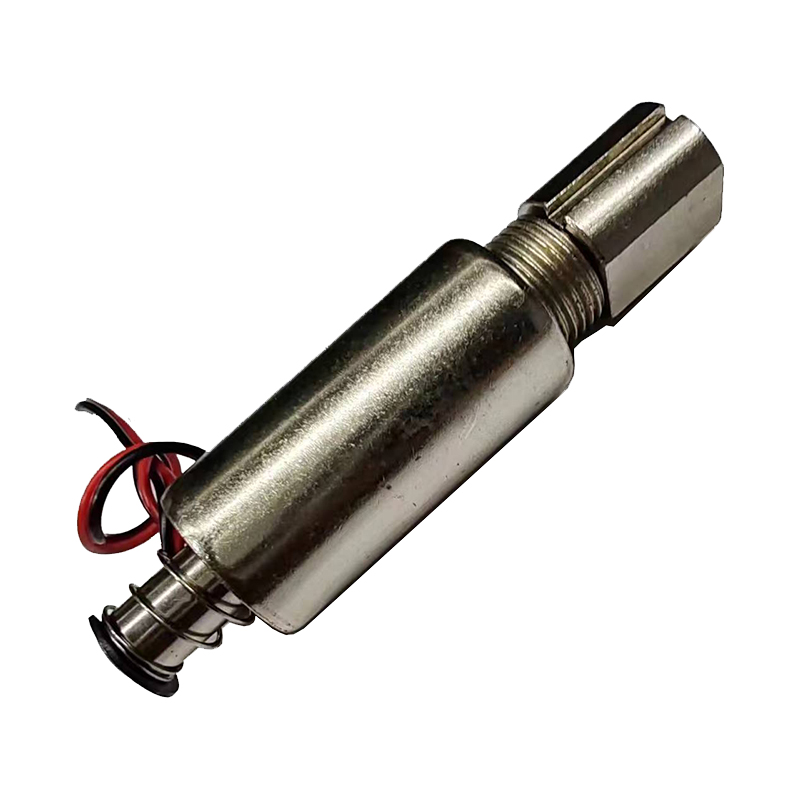

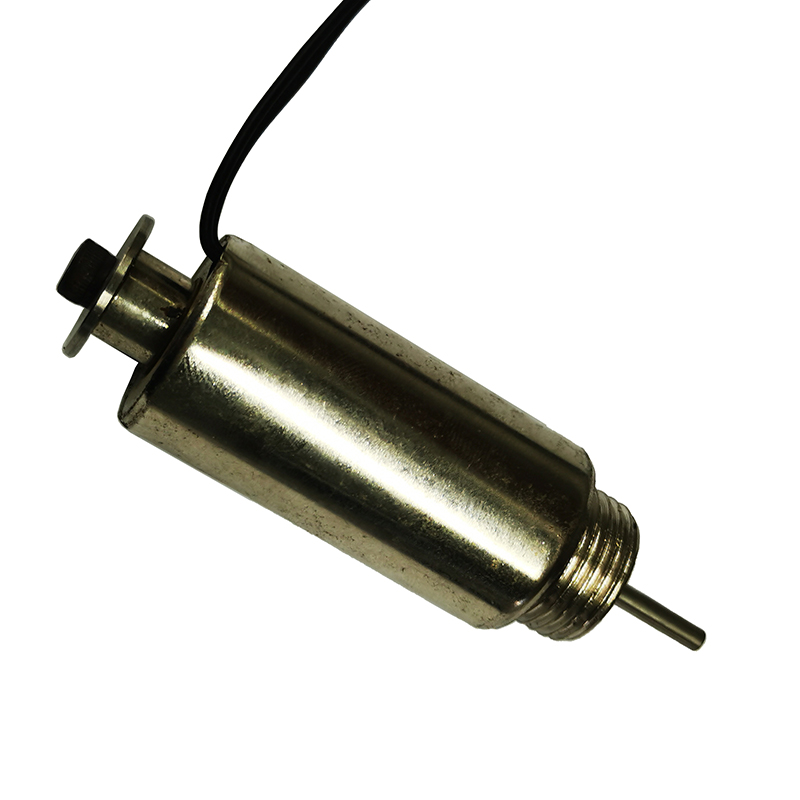

DO2551自動化機械手推拉牽引圓管電磁鐵
基本參數：

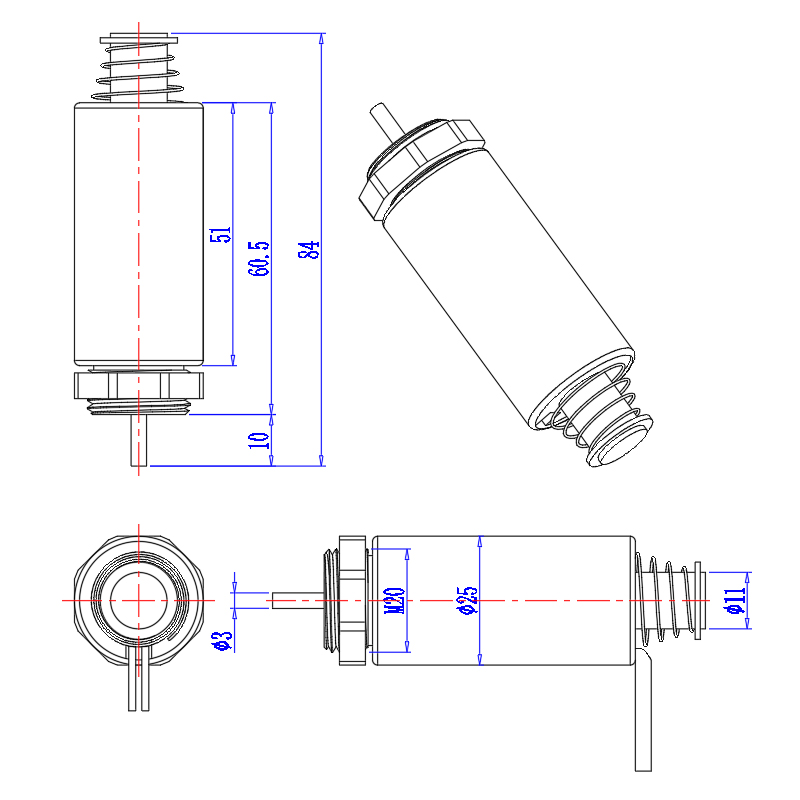

DO2551自動化機械手推拉牽引圓管電磁鐵適用于各類機械設備及自動化設備上面。此產品直徑為25mm，圓管長度為51mm，可動直徑12 mm，推桿直徑3mm，適合行程15mm；產品采用M20螺紋安裝并配套提供螺母方便安裝；產品可采用外內置彈簧復位方式，根據需要可加要成推、拉等結構樣式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO2551圓管電磁鐵由線軸+銅管、圓管鐵、前蓋、后蓋、可動、導桿、彈簧、電線等基本零件構成。推式結構增加推桿、導塊等。
2551圓鐵管、前蓋、后蓋組成磁場傳遞部分；2551線軸、漆包線、電線等構成磁場激發部分；2551可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對2551電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。

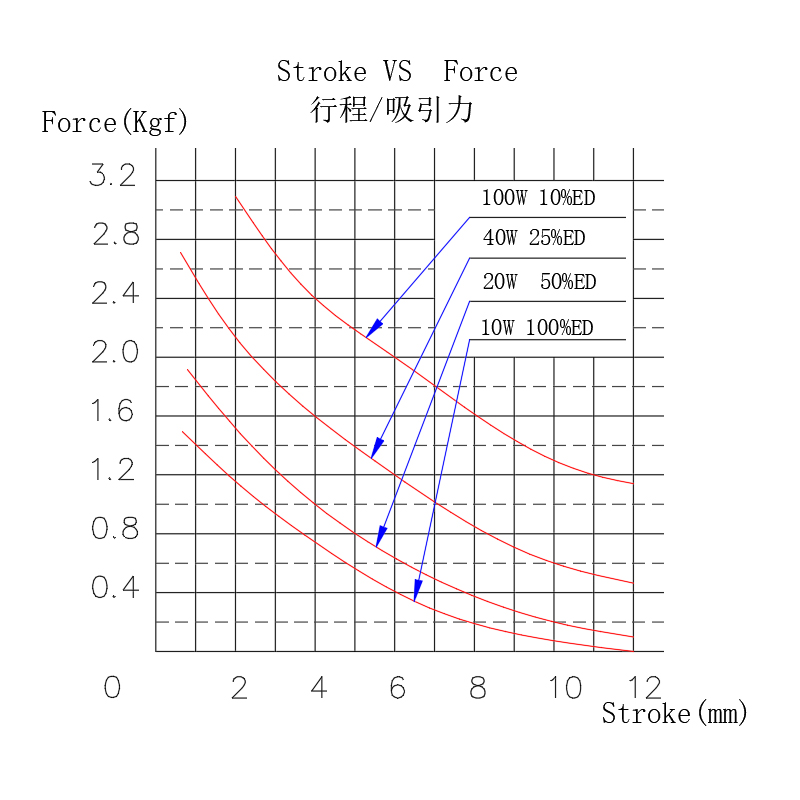

二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 150 | 10 | 3 |
功率W（20℃） | 10W | 20W | 40W | 100W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：14.4Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：1.66A | 工作行程：12mm | 工作頻率：25%ED | 工作溫度: －5℃~+55℃ |
額定功率：40W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
DO2551自動化機械手推拉牽引圓管電磁鐵
基本參數：
DO2551自動化機械手推拉牽引圓管電磁鐵適用于各類機械設備及自動化設備上面。此產品直徑為25mm，圓管長度為51mm，可動直徑12 mm，推桿直徑3mm，適合行程15mm；產品采用M20螺紋安裝并配套提供螺母方便安裝；產品可采用外內置彈簧復位方式，根據需要可加要成推、拉等結構樣式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO2551圓管電磁鐵由線軸+銅管、圓管鐵、前蓋、后蓋、可動、導桿、彈簧、電線等基本零件構成。推式結構增加推桿、導塊等。
2551圓鐵管、前蓋、后蓋組成磁場傳遞部分；2551線軸、漆包線、電線等構成磁場激發部分；2551可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對2551電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 150 | 10 | 3 |
功率W（20℃） | 10W | 20W | 40W | 100W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：14.4Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：1.66A | 工作行程：12mm | 工作頻率：25%ED | 工作溫度: －5℃~+55℃ |
額定功率：40W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
