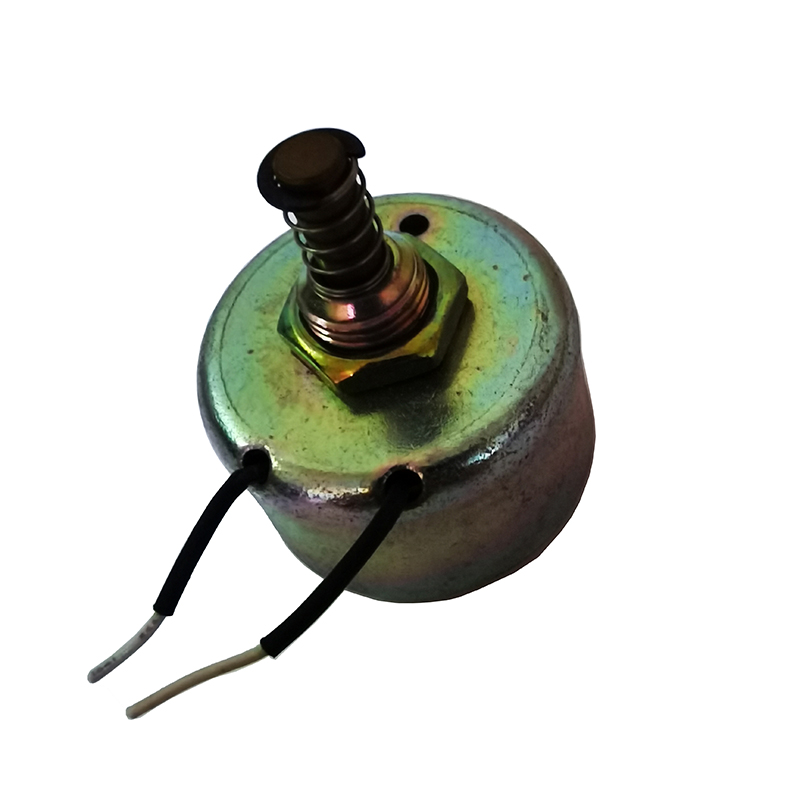

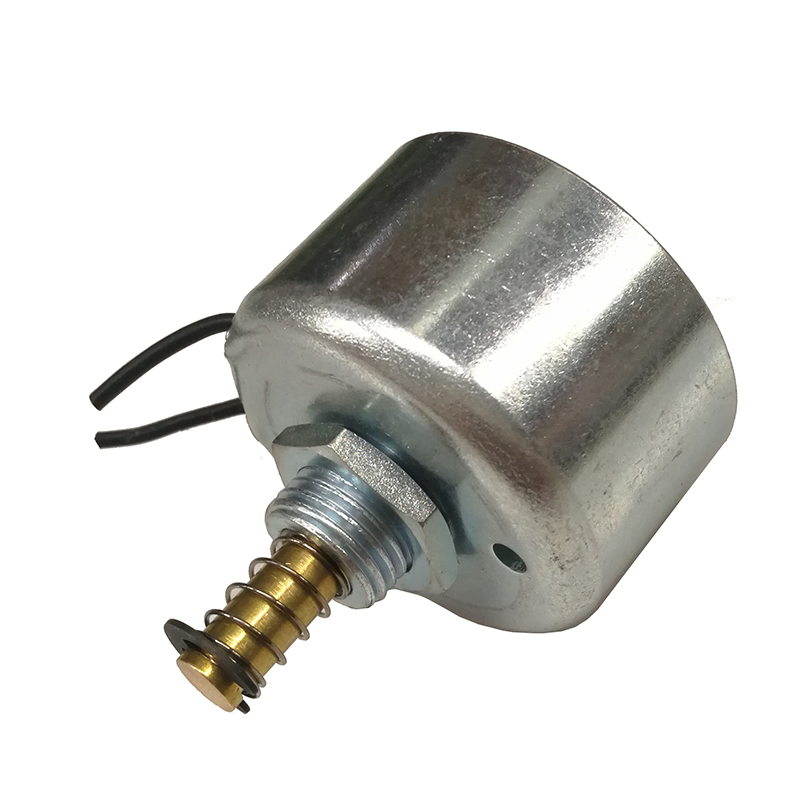

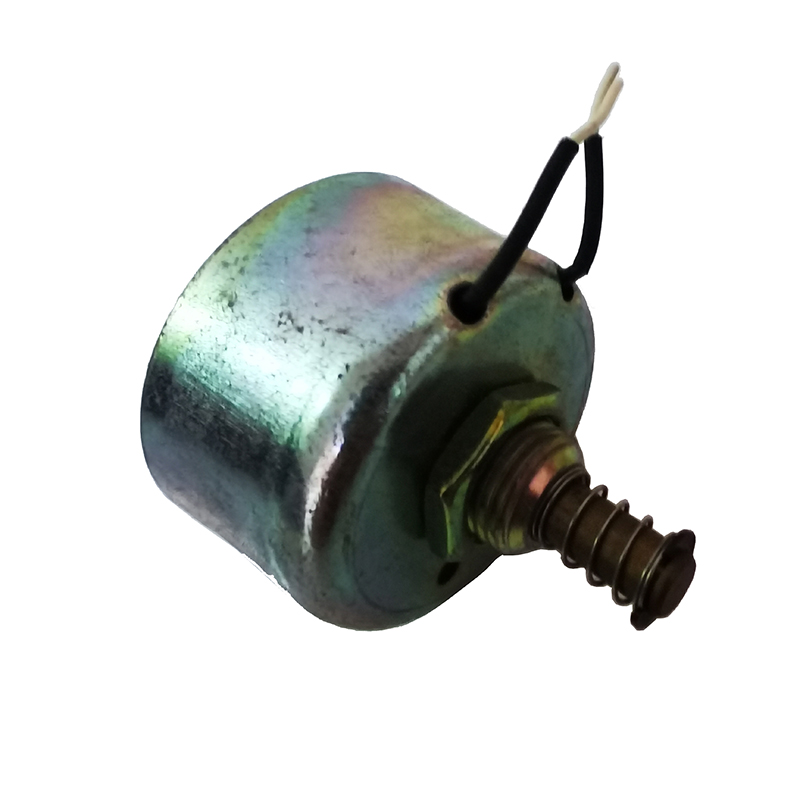

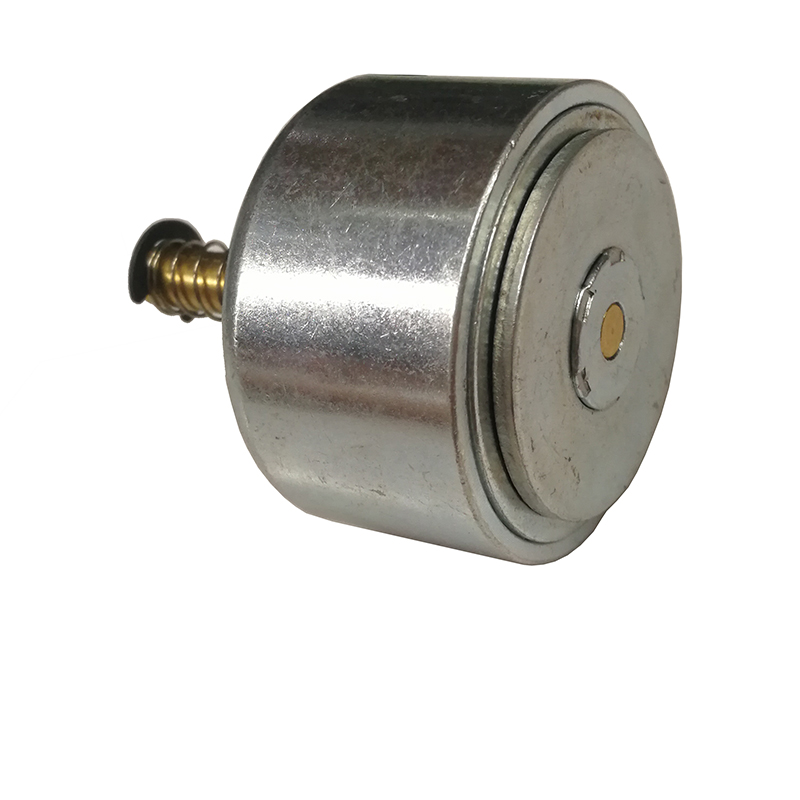

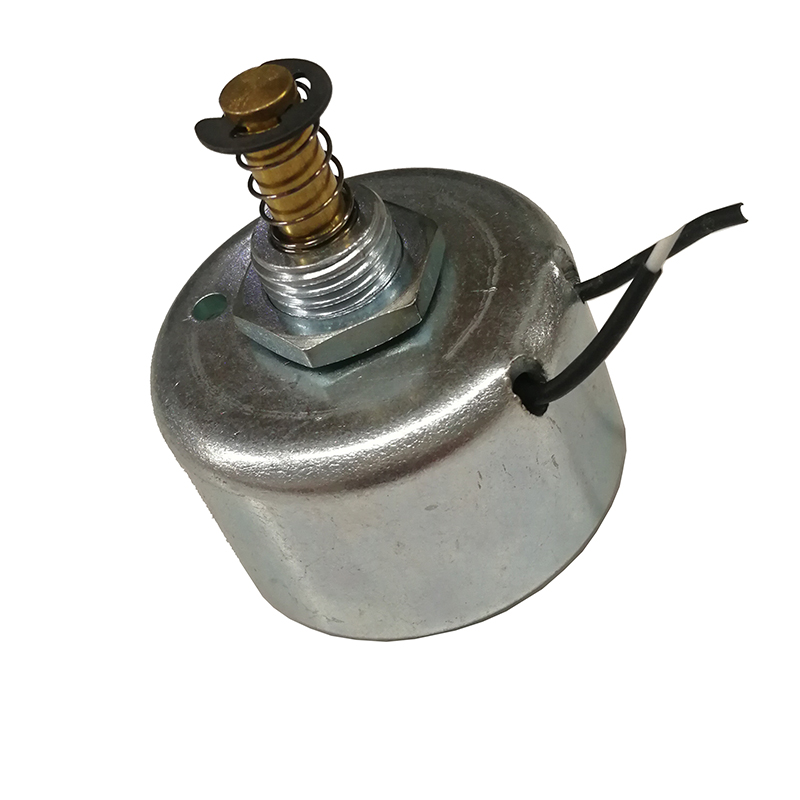

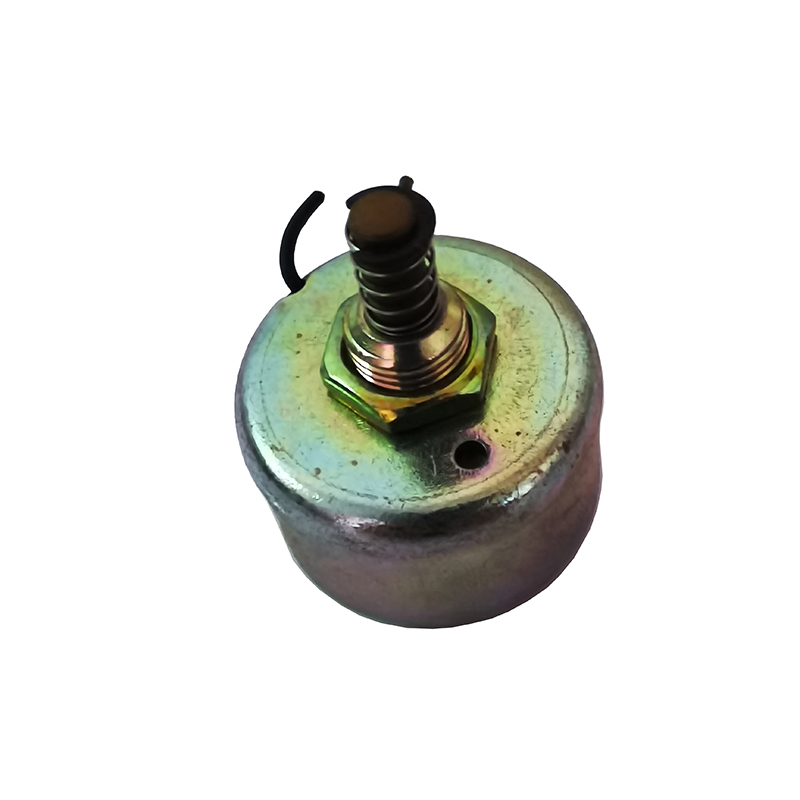

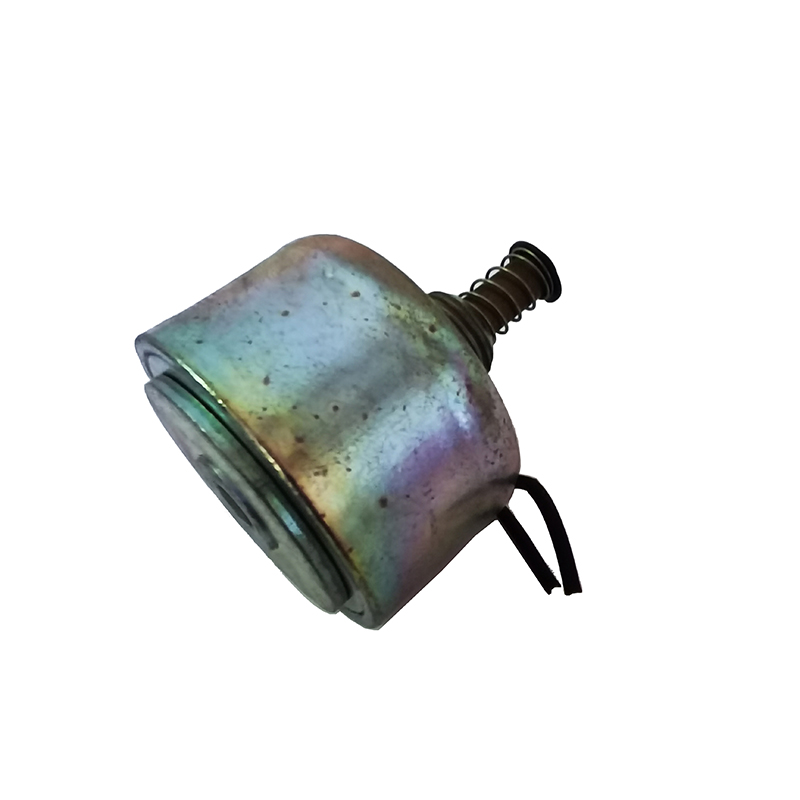

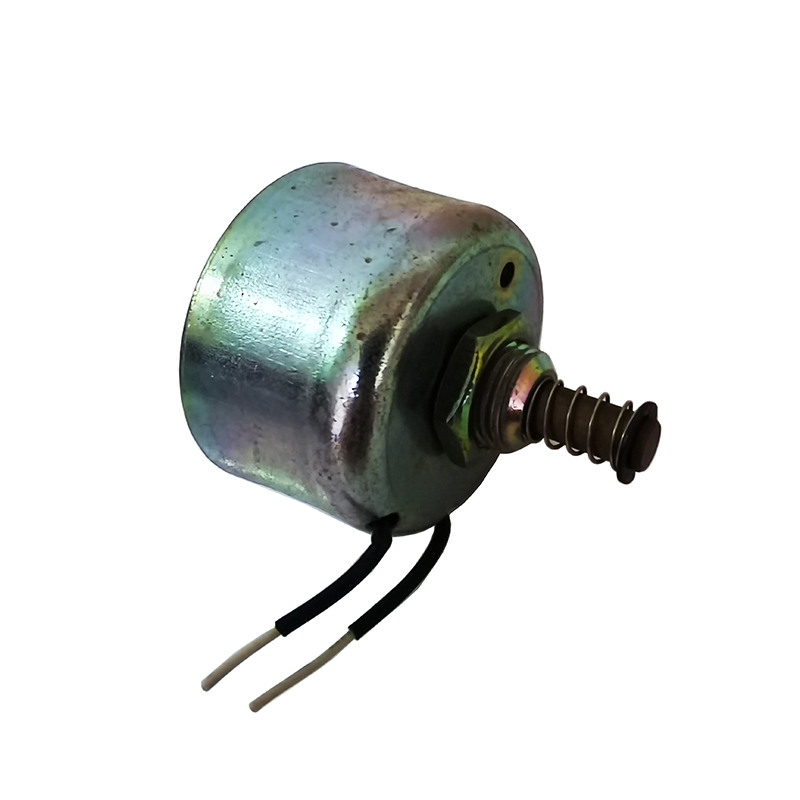

DO4024游戲彩票機電磁鐵
基本參數：
DO4024圓管推拉電磁鐵適用于各類機械設備、游藝設備等上面。此產品直徑為40mm，圓管長度為24mm，可動直徑15mm，推桿直徑2-5mm，適合行程8mm以內；采用螺紋安裝并提供配套安裝螺母固定；根據需要可加要成推、拉等結構樣式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO4024圓管電磁鐵由線軸、圓管鐵、后蓋、可動、電線等基本零件構成。推式結構增加推桿、導塊等。
4024圓鐵管、前蓋、后蓋組成磁場傳遞部分；4024線軸、漆包線、電線等構成磁場激發部分；4024可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對4024電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 5 |
功率W（20℃） | 12W | 24W | 48W | 150W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：48Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.5A | 工作行程：8mm | 工作頻率：100%ED | 工作溫度: －5℃~+55℃ |
額定功率：12W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |

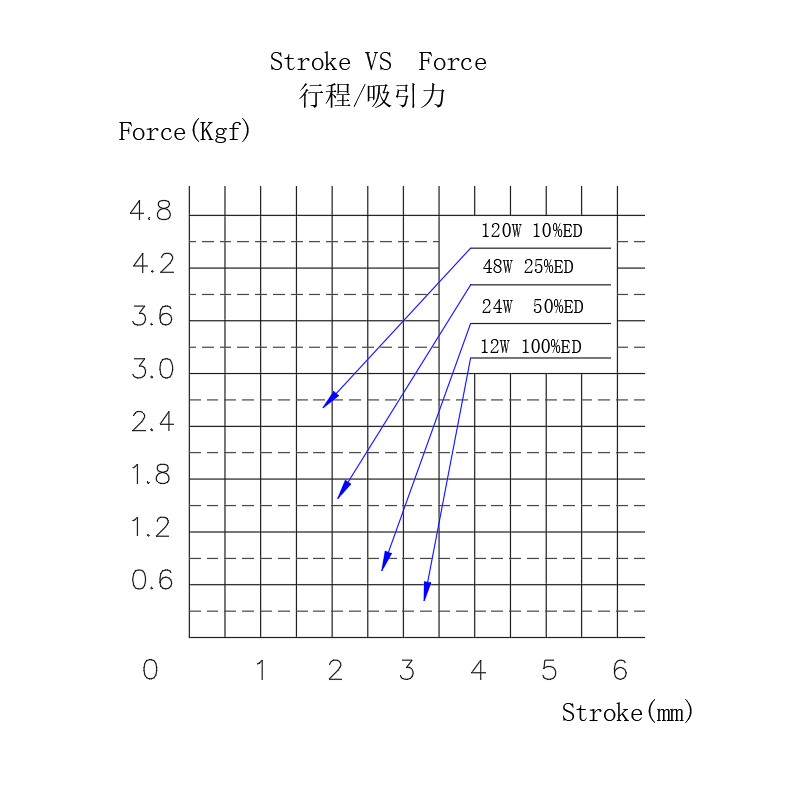

四：力量參數

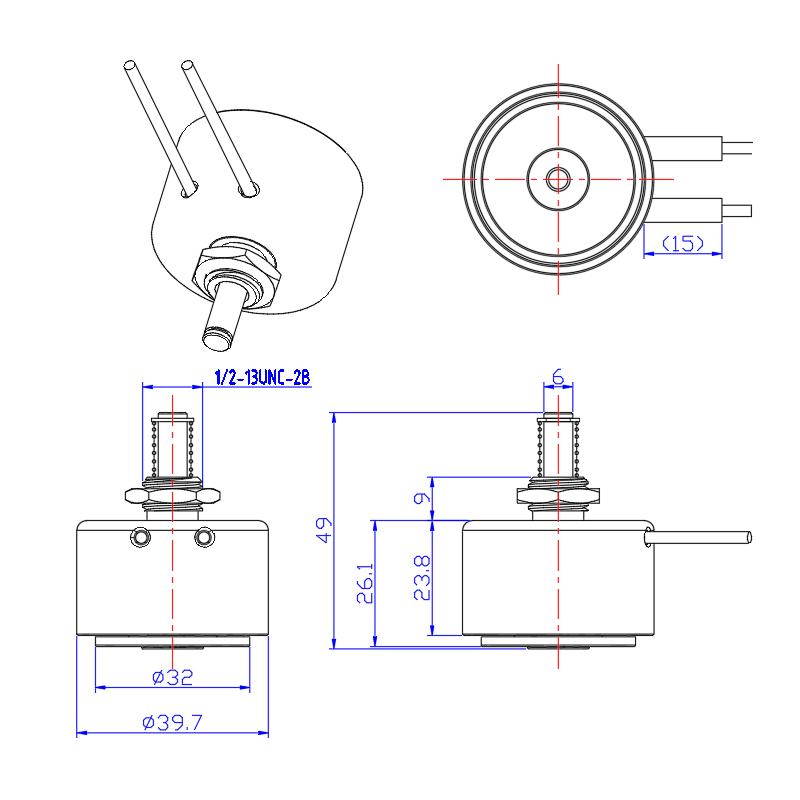

五：外形尺寸
DO4024游戲彩票機電磁鐵
基本參數：
DO4024圓管推拉電磁鐵適用于各類機械設備、游藝設備等上面。此產品直徑為40mm，圓管長度為24mm，可動直徑15mm，推桿直徑2-5mm，適合行程8mm以內；采用螺紋安裝并提供配套安裝螺母固定；根據需要可加要成推、拉等結構樣式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO4024圓管電磁鐵由線軸、圓管鐵、后蓋、可動、電線等基本零件構成。推式結構增加推桿、導塊等。
4024圓鐵管、前蓋、后蓋組成磁場傳遞部分；4024線軸、漆包線、電線等構成磁場激發部分；4024可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對4024電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 5 |
功率W（20℃） | 12W | 24W | 48W | 150W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：48Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.5A | 工作行程：8mm | 工作頻率：100%ED | 工作溫度: －5℃~+55℃ |
額定功率：12W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
四：力量參數
五：外形尺寸
